Установка скважинного насоса. Монтаж насоса в скважину своими руками.
Устройство собственной водопроводной сети зачастую является единственным способом создания достойных условий для жизни в загородном доме. Пробурена скважина, выбран скважинный насос. Теперь самое время перейти к монтажу скважинного насоса. Но для того чтобы смонтировать насос необходимы комплектующие для обвязки скважинного насоса и автономной работы системы водоснабжения.

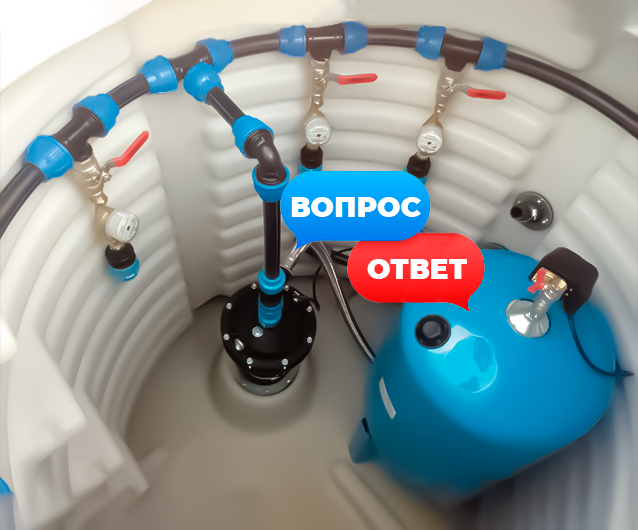

На данный момент есть два варианта обустройства скважины, это с помощью кессона (колодца) или скважинного адаптера. Но сейчас не об этом, мы описали для вас самый простой вариант монтажа скважинного насоса. Вся обвязка скважинного насоса проходит в 12 действий. Варианты и комплектация могут отличаться от описанного в зависимости от сложности системы и индивидуальных потребностей.
Действие №1
Вкручиваем ниппель в скважинный насос. Ниппель — соединяет скважинный насос и обратный клапан.
Действие №2
Накручиваем обратный клапан на ниппель. Обратный клапан — предотвращает слив воды в скважину.
Действие №3
Вкручиваем муфту в обратный клапан и обжимаем питьевую трубу. Компрессионные муфта — соединяет в системе питьевую трубу.
Действие №4
Вставляем в муфту и обжимаем. К трубе пластиковыми стяжками крепим силовой кабель насоса по всей длине. Трубы питьевые из ПВД — является магистралью для воды.
Действие №5
Крепим к насосу и оголовку (скважинной крышке) через технологические петли и обжимаем зажимами. Трос из нержавеющей стали — страховочное крепление для скважинного насоса.
Действие №6
Наращиваем кабель с применением термоусадочной муфты (заливной или разъемной). Крепим кабель к водонапорной трубе, стяжками с интервалом в 15 см. Кабель для скважинного насоса — используется по необходимости удлинения.
Действие №7
Через оголовок пропускаем питьевую трубу, силовой кабель и фиксируем к нему страховочный трос. Оголовок — необходим для фиксации скважинного насоса на обсадной трубе.
Действие №8
С помощью компрессионных муфт фиксируем штуцер (5-ти или 3-ех выводной) в зависимости от используемой автоматики. Перед штуцером необходимо установить шаровый кран для дальнейшего обслуживания системы. Штуцер латунный — устанавливается в разрезе магистрали (до фильтра) для подключения автоматики.
Действие №9
Вкручиваем в латунный штуцер блок автоматики. Автоматика — для скважинного насоса имеет разное исполнение служит для автоматизации системы водоснабжения.
Действие №10
Одну сторону подводки вкручиваем в мембранный бак а вторую в латунный штуцер. Гибкая подводка — соединяет мембранный бак с магистралью.
Действие №11
Устанавливаем в зависимости от исполнения бака прикручиваем гибкую подводку к баку. Мембранный бак — накопительная емкость в системе водоснабжения.
Действие №12
С помощью компрессионных муфт монтируем фильтр в магистраль и устанавливаем шаровый кран для удобства обслуживания фильтра. Далее труба переходит в магистраль из полипропилена которая разведена ко всем точкам водоразбора в доме (кранам). Магистральный фильтр — очищает воду подымаемую из скважины.
